Konu: Yaris için sis farı bağlama şeması

[(Gizli Üye)]

Merhabalar, benim ufaklığın sis farları yoktu dün pazar günü ve havanın güzel olmasını fırsat bilerek sis lambalarını tampona bağladım  fakat elektirik bağlantısı konusunda ekteki resimdeki bir bağlantı düşünüyorum, konu hakkında fikir verebilecek ve/veya hatalı bir durum var ise doğrusunu gösterecek arkadaşlara şimdiden teşekkür ederim ( Sisleri Aliexpress'ten aldım, düğme - röle - kablo yok, kendim yapmaya çalışıyorum )

[(Gizli Üye)]

Merhabalar, benim ufaklığın sis farları yoktu dün pazar günü ve havanın güzel olmasını fırsat bilerek sis lambalarını tampona bağladım  fakat elektirik bağlantısı konusunda ekteki resimdeki bir bağlantı düşünüyorum, konu hakkında fikir verebilecek ve/veya hatalı bir durum var ise doğrusunu gösterecek arkadaşlara şimdiden teşekkür ederim ( Sisleri Aliexpress'ten aldım, düğme - röle - kablo yok, kendim yapmaya çalışıyorum )

Şema gozukmuyor

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

[(Gizli Üye)]

Merhabalar, benim ufaklığın sis farları yoktu dün pazar günü ve havanın güzel olmasını fırsat bilerek sis lambalarını tampona bağladım  fakat elektirik bağlantısı konusunda ekteki resimdeki bir bağlantı düşünüyorum, konu hakkında fikir verebilecek ve/veya hatalı bir durum var ise doğrusunu gösterecek arkadaşlara şimdiden teşekkür ederim ( Sisleri Aliexpress'ten aldım, düğme - röle - kablo yok, kendim yapmaya çalışıyorum )

Maşallah ama ekte resim yok

[(Gizli Üye)]

Pardon ama resim ekleme yapamıyorum

[(Gizli Üye)]

Pardon ama resim ekleme yapamıyorum

Şiftah toyotacı göründüğünüzden herhalde,  burada yazmaya devam edelim belli bir mesaj sayısından sonra ekleme gelir  yada link verin

[(Gizli Üye)]

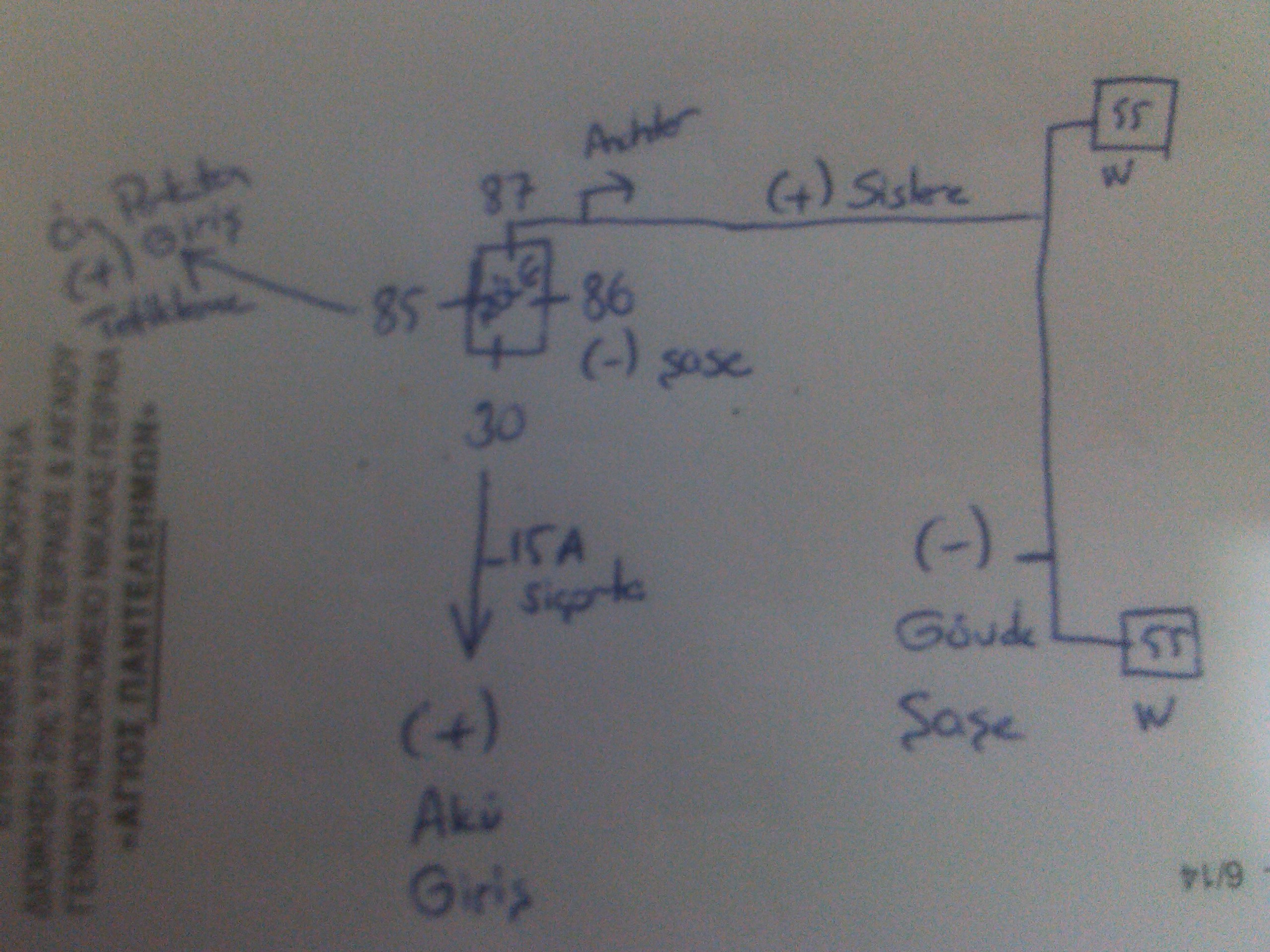

Olabilir, yeni Toyota kullanıcısıyım  Bilmiyorum forum kurallarına aykırı değil ise linkte şema var.. Teşekkürler

[(Gizli Üye)]

Dugmeyi extra takicaksiniz herhalde zaten mantik basit
Aku kablo ampul araya bir dugme ve sigorta bukadar basit

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

[(Gizli Üye)]

Dugmeyi extra takicaksiniz herhalde zaten mantik basit
Aku kablo ampul araya bir dugme ve sigorta bukadar basit

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

Evet Emin bey açma kapama düğmesi ekstradan olacak..Aracın üzerinde yok Bu hafta sonu elektirik bağlantısı için uğraşacağım

[(Gizli Üye)]

Gayet düzgün  düğme hangi hatta olacak?  Bu parklar yanınca yanacak şekilde ayarlanmış

Aslında parklar kısalar açıkken de yandığı için neredeyse devamlı sisler yanık geçeceksiniz

[(Gizli Üye)]

Evet Emin bey açma kapama düğmesi ekstradan olacak..Aracın üzerinde yok Bu hafta sonu elektirik bağlantısı için uğraşacağım  [emoji14]

Kablonuzu kaliteli kullanin baglanti basit pek ugrasica benzemiyorsunz biraz el yatkinligi yeter

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

[(Gizli Üye)]

Ilkokulda bu devreyi odev olarak veriyolar bir pil kablo dugme aynisi sadece araya sigorta girecek o kadar

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

[(Gizli Üye)]

Ilkokulda bu devreyi odev olarak veriyolar bir pil kablo dugme aynisi sadece araya sigorta girecek o kadar

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

İlkokulda röle mi gösteriyorlar

[(Gizli Üye)]

Gayet düzgün  düğme hangi hatta olacak?  Bu parklar yanınca yanacak şekilde ayarlanmış

Önce parklar lambaları açılacak, sonra sislerin kendi anahtarından sis lambaları açılacak  Sislerin açma kapatma düğmesi röle'nin ( + )  87 no'lu çıkışından sonra,sislere girmeden önce olacak.

[(Gizli Üye)]

İlkokulda röle mi gösteriyorlar

Yok basitlik acisindan degindim kendine guveni gelsin rolesizde olur zaten harici dugme takicakmis[emoji6]

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

[(Gizli Üye)]

Kablonuzu kaliteli kullanin baglanti basit pek ugrasica benzemiyorsunz biraz el yatkinligi yeter

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

Haklısınız Emin bey kablo konusunda dikkatli olacağım,çünkü biraz yüklü amper var ( yaklaşık 110 amper sadece ampüller ) röleyi bu sebepten kullanıyorum

[(Gizli Üye)]

Önce parklar lambaları açılacak, sonra sislerin kendi anahtarından sis lambaları açılacak  Sislerin açma kapatma düğmesi röle'nin ( + )  87 no'lu çıkışından sonra,sislere girmeden önce olacak.

Polis falan olursa kapatayım amaçlı mı

[(Gizli Üye)]

Haklısınız Emin bey kablo konusunda dikkatli olacağım,çünkü biraz yüklü amper var ( yaklaşık 110 amper sadece ampüller ) röleyi bu sebepten kullanıyorum

Super kolay gelsin size basarilar

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

[(Gizli Üye)]

Haklısınız Emin bey kablo konusunda dikkatli olacağım,çünkü biraz yüklü amper var ( yaklaşık 110 amper sadece ampüller ) röleyi bu sebepten kullanıyorum

Ama bu dedikleriniz yanlış

[(Gizli Üye)]

Ama bu dedikleriniz yanlış

Super kolay gelsin size basarilar

LG-P760 cihazımdan Tapatalk kullanılarak gönderildi

Teşekür ederim
Mesaj Birleştirildi: Kasım 21, 2016, 23:53:48

Ama bu dedikleriniz yanlış

Yanlış mı ? Röle'yi kullanma sebebim açma kapama anahtarını ve devreyi aşırı amper yüklenmesine karşı koruma..Eğer bildiğiniz bir başka yol var ise sizi can kulağım ile dinlemeye hazırım.

[(Gizli Üye)]

Yanlış mı ? Röle'yi kullanma sebebim açma kapama anahtarını ve devreyi aşırı amper yüklenmesine koruma..Eğer bildiğiniz bir başka yol var ise sizi can kulağım ile dinlemeye hazırım.

Evet yanlış bilginiz var.
1= 55 watt iki ampül 110watt eder 12volt aküde ise yaklaşık 10 amper yük çeker.
2= röle koruma amaçlı bir devre elemanı değildir anahtar görevi görür.  Ha kuruma amaçlı da kullanılabilir ama sizin yazdığınız şekilde değil.
3= sizin devrede aşırı yükten koruyan eleman sigortadır

Sizin devrenin açıklaması.

Sizin araçta parklar yanınca röle devreyi açar ve sisler yanar.  Parklar yandığı müddetçe sizin sisler de yanacak.  Bu devre bu işe yarar. 87 den sonraki hatta koyacağınız anahtar parklar açıksa Sisleri kapatır yada açar.  Parklar açık değilse sadece sis lambaları o anahtarla yanmaz
